Вакуумный кристаллизатор

Принцип работы кристаллизатора DTB

DTB означает перегородку вытяжной трубы. Это тип кристаллизатора, предназначенный для эффективного производства однородных кристаллов путем контроля пересыщения и стимулирования роста кристаллов за счет принудительной циркуляции и классификации.

Вот пошаговое--разложение:

01/

Введение и циркуляция корма

Технологическая жидкость (например, пересыщенный раствор или растворенный материал) поступает в кристаллизатор и циркулирует через центральную вытяжную трубу. Низкоскоростная мешалка- обеспечивает устойчивый поток вверх в отсасывающей трубе и поток вниз в кольцевом пространстве между трубой и стенкой кристаллизатора.

02/

Генерация пересыщения

Пересыщение создается либо:
Охлаждение: снижение температуры раствора для снижения растворимости.
Выпаривание: Удаление растворителя (например, воды) в вакууме для концентрации раствора.
Реакция: Химическая реакция приводит к образованию менее растворимого продукта.

03/

Рост кристаллов и классификация

Зародышеобразование: пересыщение вызывает образование небольших кристаллических зародышей.
Рост: более крупные кристаллы растут в виде отложений растворенных веществ на существующих ядрах.
Классификация: Перегородка в нижней части кристаллизатора действует как зона осаждения. Более крупные кристаллы оседают и удаляются, а более мелкие остаются во взвешенном состоянии для дальнейшего роста.

04/

Принудительная циркуляция и смешивание

Мешалка обеспечивает равномерное перемешивание, предотвращает осаждение кристаллов и поддерживает постоянное перенасыщение во всей системе. Это сводит к минимуму нежелательное зародышеобразование и способствует контролируемому росту кристаллов.

05/

Тепломассоперенос

Теплообмен (например, охлаждающие змеевики или испарительный нагрев) применяется для поддержания пересыщения.
Испаренный пар (если применимо) конденсируется и удаляется, как в традиционных испарителях.

06/

Энергоэффективность

Кристаллизаторы DTB оптимизируют использование энергии за счет переработки маточного раствора (оставшегося раствора) и повторного использования тепла от таких процессов, как испарение.
Затрачиваемая механическая энергия невелика по сравнению с другими кристаллизаторами, поскольку конструкция отсасывающей трубы сводит к минимуму турбулентность, обеспечивая при этом эффективную циркуляцию.

07/

Удаление продукта

Более крупные кристаллы выгружаются со дна кристаллизатора в виде суспензии.
Мелкие кристаллы сохраняются в системе для дальнейшего роста, обеспечивая узкое распределение кристаллов по размерам.

Кристаллизатор вакуумного охлаждения

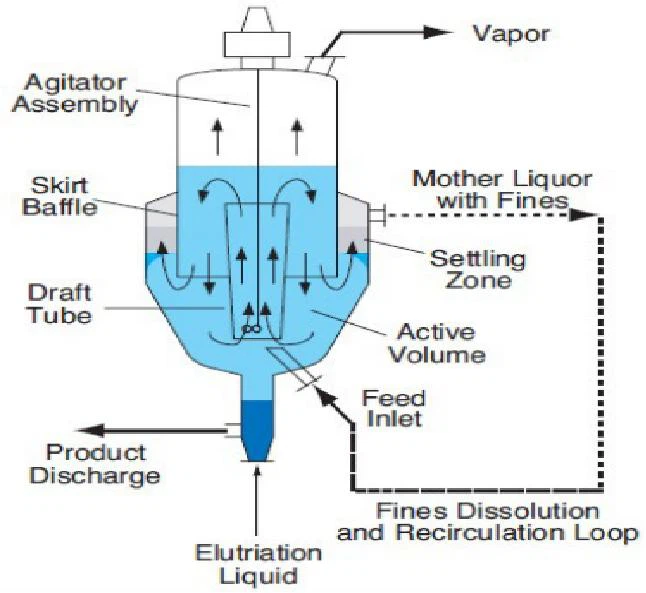

Типичное применение кристаллизатора DTB: производство моноаммонийфосфата. Проект кристаллизатора DTB.

productcate-646-593

Ключевые преимущества кристаллизаторов ENCO DTB:

1.Высококачественное-производство кристаллов

Равномерное распределение кристаллов по размерам благодаря контролируемому пересыщению и классификации.
Минимальное количество мелких частиц (мелких кристаллов) благодаря конструкции перегородок и системам растворения мелких частиц.

2.Энергоэффективность

Низкое потребление механической энергии (циркуляция с помощью мешалки-).
Рециркуляция тепла от испарения (если интегрирована с испарительной кристаллизацией).

3.Универсальность

Адаптируется к процессам охлаждения, испарения или реактивной кристаллизации.
Работает с широким спектром растворов (например, солей, органических соединений, фармацевтических препаратов).

4. Масштабируемость и компактный дизайн.

Эффективен как для пилотного-, так и для промышленного производства.

Встроенная вытяжная труба и система перегородок уменьшают занимаемую площадь, сохраняя при этом эффективность.

5. Экологически чистый

Замкнутый-цикл позволяет перерабатывать маточный раствор, сокращая количество отходов.
Минимальное термическое загрязнение (кристаллизация при охлаждении позволяет избежать использования пара).

Особенности проектирования кристаллизаторов DTB

(А) Управление процессом кристаллизации

Управление пересыщением:

Контролируется посредством скорости охлаждения, скорости испарения или добавления реагентов, чтобы избежать чрезмерного зародышеобразования.

Критически важен для предотвращения «штрафов» и обеспечения равномерного роста.

Время пребывания: скорректировано для оптимизации размера кристаллов (более длительное время=более крупных кристаллов).

(Б) Механическая конструкция

Геометрия вытяжной трубы и перегородки

Вытяжная трубка: обеспечивает восходящий поток для смешивания и нисходящий поток для классификации.

Перегородка: создает зону осаждения для отделения более крупных кристаллов от мелких частиц.

Выбор мешалки

Низкоскоростная-мешалка для минимизации разрушения кристаллов при сохранении циркуляции.

Совместимость материалов (например, нержавеющая сталь 316L, титан или поверхности с покрытием для коррозионных растворов).

(В) Выбор материала

Коррозионная стойкость:

SS316L для общего использования, титан для хлоридов, Hastelloy для кислотных/щелочных растворов.

Конструкция, предотвращающая-обрастание:

Гладкие поверхности, системы CIP (очистка-на-на месте) или ультразвуковые устройства для защиты от-накипи.

D) Управление энергией и теплом

Интеграция охлаждения/нагрева:

Охлаждающие змеевики (для охлаждения кристаллизации) или испарительные теплообменники (для испарения).
Рекуперация тепла из конденсата (при сочетании с испарением).
Циркуляция шлама: энергоэффективные-насосы для переработки маточного раствора.

(Е) Система управления

Автоматизация:

ПЛК контролирует температуру, пересыщение и плотность кристаллической суспензии.

Датчики для-мониторинга распределения кристаллов по размерам в реальном времени.

Безопасность:

Клапаны сброса избыточного давления/вакуума.
Анти-системы для вытяжной трубы и выпускных отверстий.

Описание продукции

S/N	Кристаллизатор ДТБ	Кристаллизатор ОСЛО	Вакуумный кристаллизатор	Кристаллизатор непрерывного действия
Первоначальная инвестиционная стоимость	Средняя-высокая (индивидуальная настройка направляющей трубки/перегородки)	Средний (стандартный дизайн)	Высокая (вакуумная система + коррозионностойкие материалы)	Высокая (система непрерывного управления + крупногабаритное оборудование)
Источник энергии	Низкое энергопотребление (механическая циркуляция + восстановление маточного раствора)	Потребление энергии от среднего до высокого (зависит от внешнего отопления/охлаждения)	Высокое энергопотребление (вакуумная система + требования к теплообмену)	Средний (непрерывная работа с оптимизированной рекуперацией тепла)
Потребление энергии	Низкий	Средний-Высокий	Высокий	Середина
Тип управления	Автоматическое управление с замкнутым контуром	Открытый контур + ручная регулировка	Комплексное ручное управление	Расширенное динамическое управление

Применение кристаллизаторов DTB:

◉ Химическая промышленность (высокое содержание солей, коррозионные растворы)

◉ Фармацевтическая промышленность (кристаллы с высокой-добавленной стоимостью)

◉ Защита окружающей среды и переработка ресурсов (очистка сточных вод)

◉ Продовольствие и сельское хозяйство (теплочувствительные-материалы)

◉ Металлургия и новые материалы (требования высокой чистоты)

Референции кристаллизаторов ENCO DTB

ПРОЕКТ ПО ПРОИЗВОДСТВУ МОНОАММОНИЙ ФОСФАТА ДЛЯ WENGFU GROUP

посмотреть больше

Changxing Pharmaceutical - Hangzhou Enco Machinery Co., Ltd.

посмотреть больше

Африка - Ханчжоу Enco Machinery Co., Ltd.

посмотреть больше

Мы хорошо-известны как один из ведущих производителей и поставщиков вакуумных кристаллизаторов в Китае. Будьте уверены, что купите вакуумный кристаллизатор, изготовленный на заказ, на нашем заводе. Свяжитесь с нами для более подробной информации.
